材料牌號

GH4099

材料類型

鎳基時效板材合金

相近牌號

ЭП693，ХН68МВКТЮР（俄羅斯）

執行標準

GJB 1952-1994、GB 5333-1985、BZ 44-903B-06

化學成分

碳 C≤0.08%、鉻 Cr 17.0 - 20.0%、鎳 Ni 余量、鎢 W 5.0 - 7.0%、鉬 Mo 3.5 - 4.5%、鋁 Al 1.7 - 2.4%、鈷 Co 5.0 - 8.0%、鈦 Ti 1.0 - 1.5%、鐵 Fe≤2.0%、硼 B≤0.005%、鎂 Mg≤0.01%、鈰 Ce≤0.02%、錳 Mn≤0.4%、硅 Si≤0.5%、磷 P≤0.015%、硫 S≤0.015%

物理性能

密度 8.3g/cm3，熔化溫度范圍 1345 - 1390℃，熱導率 10.47 - 27.21W/(m?K)（100 - 1000℃） ，線膨脹系數 11.87 - 16.67×10??/℃（20 - 1000℃）

力學性能

室溫屈服強度≥685MPa，抗拉強度≥1050MPa，伸長率≥15%，斷面收縮率≥18%（具體數值因狀態和標準可能有差異），900℃以下可長期使用，最高工作溫度可達 1000℃，高溫下強度、抗氧化性和抗腐蝕性良好

特性

用鈷、鎢、鋁、鈦等元素綜合強化，組織穩定，有滿意的冷熱加工成型和焊接工藝性能

熔煉工藝

真空感應爐加電渣重熔工藝

加工性能

鍛造裝爐溫度≤700℃，加熱溫度 1120 - 1160℃，開鍛溫度不低于 1050℃，終鍛溫度不低于 980℃；板坯熱軋加熱溫度 1110 - 1150℃，終軋溫度不低于 850℃；板材荒軋加熱溫度 1130 - 1150℃，精軋加熱溫度為 1110 - 1130℃；合金極限深沖系數為 2.08，極限翻邊系數為 1.64，最小彎曲半徑小于 0.77δ，極限旋薄率為 71.7%；冷變形量為 30% 時，板材開始再結晶溫度為 900℃，完全再結晶溫度為 1080℃；焊接性能良好，十字搭接焊接裂紋傾向性小于 15%，可用手工氬弧焊、自動鎢極氬弧焊、縫焊和點焊等方法進行聯合焊接，可與 GH3030、GH3044、GH3128 等高溫合金進行氬弧焊和縫焊

熱處理制度

板材經 1140 - 1160℃，空冷處理；焊絲經 1100 - 1140℃，空冷處理

品種規格

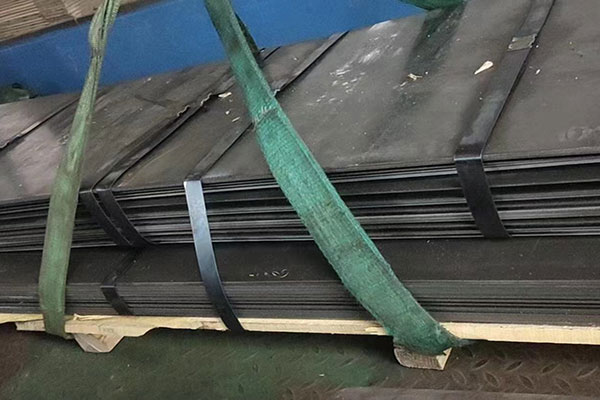

供應 δ0.8 - 4.0mm 的冷軋薄板和 d0.3 - 10mm 的冷拉絲材，均固溶處理和堿酸洗后供應

應用領域

適合制造航空發動機燃燒室和加力燃燒室等高溫板材承力焊接結構件，制成的航空發動機加力可調噴口殼體，已通過長期使用考核并批量生產，可減輕發動機重量和延長壽命；在航天領域用于制造高溫發動機零部件；能源行業用于制造石油化工裝備、燃?xì)廨啓C(jī)部件；化工領域用于制造化工設備；核工業用于制造核反應堆部件；高溫容器制造中用于制造高溫高壓容器；電子行業用于制造高溫電子元件 ；在頻繁溫度變化的工作條件下也適用
